MVK Fusion PROFINET/PROFIsafe-Modul | Murrelektronik

26. März 2019

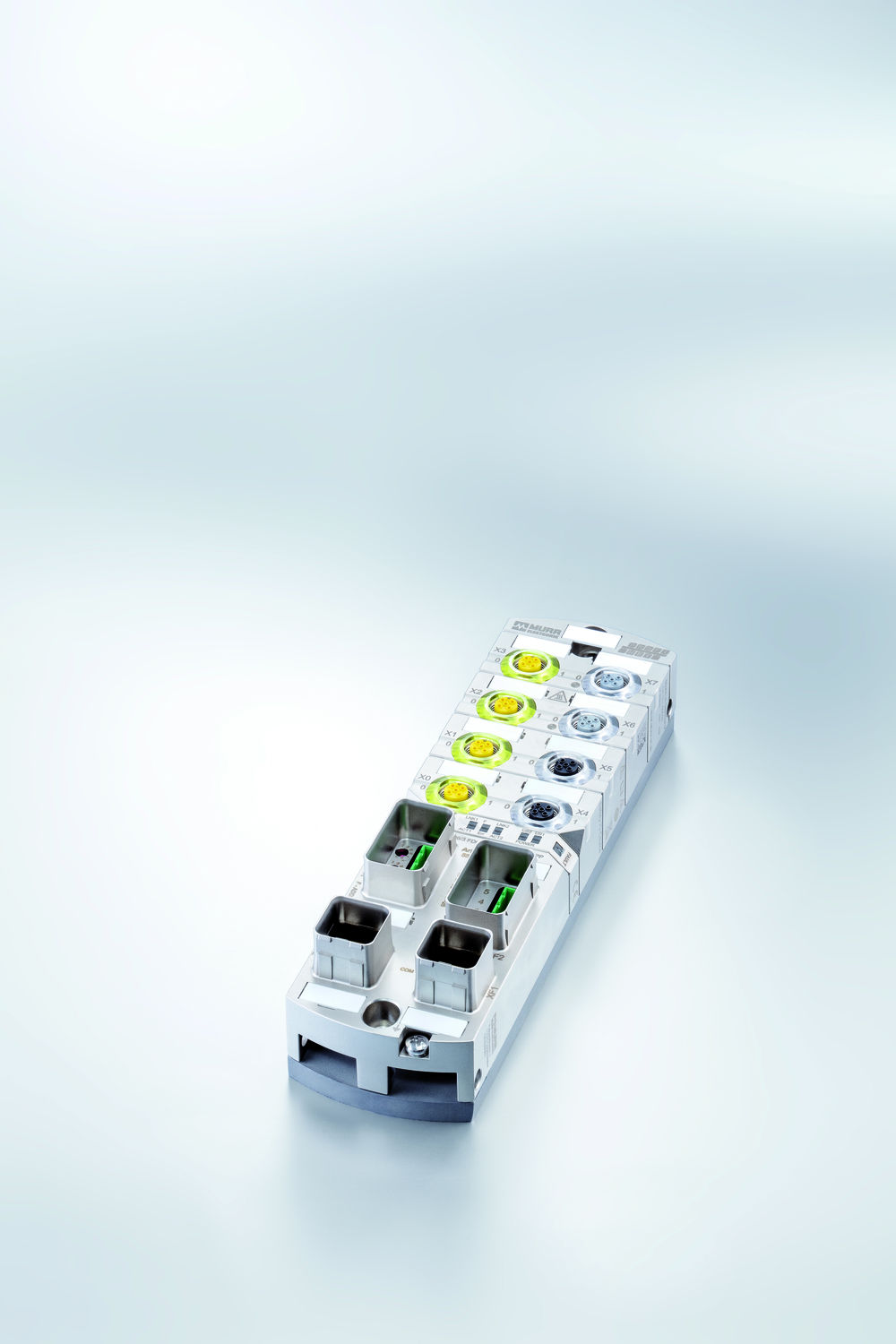

MVK Fusion: Das Feldbusmodul für maximale Vielfalt

Das Besondere an MVK Fusion ist seine Vielfalt. Das PROFINET/PROFIsafe-Modul vereint drei elementare Funktionen der Installationstechnik – digitale Standard-Sensorik und -Aktorik, digitale sicherheitsgerichtete Sensorik und Aktorik sowie IO-Link. Diese Kombination ist beeindruckend innovativ. Sie ermöglicht neue und wegweisende Konzepte für die Automatisierung. Die Installation wird einfacher und schneller.

Murrelektronik  MVK Fusion

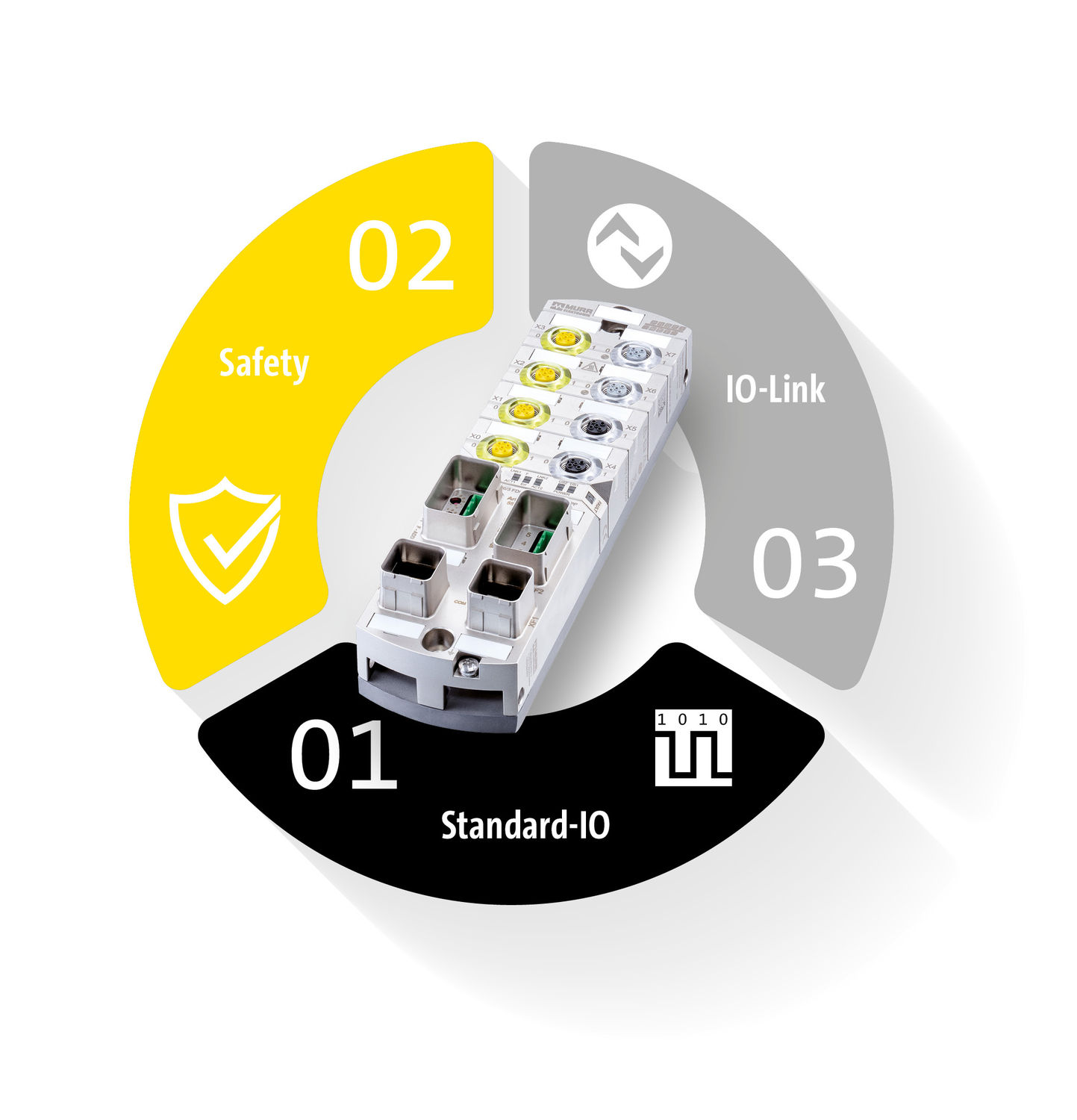

Das PROFINET/PROFIsafe-Modul vereint drei elementare Funktionen der Installationstechnik:

  • digitale Standard-Sensorik und -Aktorik
  • digitale sicherheitsgerichtete Sensorik und Aktorik
  • IO-Link

Diese Kombination ist beeindruckend innovativ. Sie ermöglicht neue und wegweisende Konzepte für die Automatisierung. Die Installation wird einfacher und schneller.

Die Komplexität in der Parametrierung wird durch MVK Fusion entscheidend reduziert, denn sie wird vollständig im Engineering Tool der Safety-Steuerung durchgeführt. Der Softwareentwickler und der Elektrokonstrukteur müssen sich nicht mehr in herstellerspezifische Tools und Handbücher einarbeiten.

Mit MVK Fusion werden weniger Feldbusmodule pro modularer Einheit benötigt, im besten Fall nur eines. Das bietet attraktive Chancen für eine Vielzahl von Automatisierungsapplikationen.

Ein Modul für maximale Vielfalt

Das Besondere am Feldbusmodul MVK Fusion ist seine Vielfalt. Es vereint drei elementare Funktionen der Installationstechnik – digitale Standard-Sensorik und -Aktorik, digitale sicherheitsgerichtete Sensorik und Aktorik sowie IO-Link.

  • Die zwei digitalen Standard-Steckplätze können frei als Ein- oder Ausgang parametriert werden – exakt so, wie es die Applikation erfordert.
  • Die vier sicherheitsgerichteten Steckplätze sorgen dafür, dass nahezu alle digitalen Safety-Anforderungen ohne erhöhten Aufwand in das Installationskonzept eingebunden werden.
  • Die beiden IO-Link-Steckplätze bieten einen besonders großen Funktionsumfang, da sie auch komplexe Sensoren und Aktoren in das Feldbussystem integrieren. Außerdem eignen sie sich zur kosteneffizienten Erweiterung von digitalen Standardsignalen durch IO-Links-Hubs.

Das macht Installationen einfacher, ermöglicht Platzeinsparungen und reduziert die Zahl der benötigten Module.



Maximale Flexibilität für Safety-Anwendungen

MVK Fusion führt die sicherheitstechnischen Aufgabenstellungen einer Installationslösung in einem Modul zusammen:

  • Mit den drei sicheren Eingangsports mit jeweils zwei Kanälen werden die Signale der typischen Sicherheitssensoren wie NOT-AUS-Taster, Lichtschranken, Zwei-Hand-Bedienungen, Schutztüren etc. eingesammelt – bis zum maximalen Performance Level e.
  • Der sichere Ausgangsport mit zwei sicheren Ausgängen kann anwendungsgerecht parametriert werden (PP-, PM- oder PPM-schaltend) und ermöglicht damit die Einbindung unterschiedlichster Arten von Aktoren bis hin zu Doppelventilen und Ventilinseln – auch in diesem Fall bis zu Performance Level e.
  • Ein spezieller Class-B-IO-Link-Port sorgt dafür, dass IO-Link-Devices wie Ventilinseln oder Hubs auf einfache Weise sicher bis zu Performance Level d abgeschaltet werden können.

MVK Fusion ermöglicht damit das Erreichen hoher sicherheitstechnischer Levels – das bietet optimalen Schutz für Mensch und Maschine!



Safety-Parametrierung mit wenigen Mausklicks

Mit MVK Fusion wird die Parametrierung von sicherheitsgerichteten Sensoren und Aktoren beeindruckend einfach: Mit wenigen Mausklicks wird die Sicherheitsfunktion (z.B. Lichtgitter oder NOT-AUS-Taster) im Engineering Tool der Safety-Steuerung ausgewählt – und die Parametrierung ist vollständig abgeschlossen.

Der Anwender – meist der Softwareentwickler und der Elektrokonstrukteur – benötigt kein spezifisches Wissen über die Parameter des Moduls. Der Extra-Arbeitsschritt der Verifizierung (CRC-Berechnung) über eine zusätzliche herstellerspezifische Spezialsoftware entfällt. Das geht schneller und schont die Nerven, denn fehlerhafte Eingaben sind ausgeschlossen.



High Performance

Die Module eignen sich für Anwendungen mit Conformance Class C (IRT), Shared Device und Netload Class III. Damit steht dem Einsatz in Applikationen, in denen maximale Leistung und absolute Zuverlässigkeit gefordert ist, nichts im Weg. Sie sind ein Baustein für PROFINET-Lösungen par excellence.



Ein breites Einsatzspektrum und umfangreiche Diagnosemöglichkeiten

  • das robuste Gehäuse aus Metall mit Vollverguss eröffnet ein breites Einsatzspektrum – bis hin zu extremen Schweißapplikation
  • das Modul speichert Fehler mit einem Zeitstempel auf einem integrierten Webserver, auch bei einem Spannungsausfall – Fehler finden statt suchen ist angesagt, Stillstandzeiten werden reduziert
  • über einen Drehschalter wird die Safety-Adresse direkt am Modul eingestellt – und über die Adresse „000“ kann MVK Fusion auch auf Werkseinstellungen zurückgesetzt werden
  • der Einsatz ist auch bei hohen Außentemperaturen (bis zu 60° C) in Kombination mit hohen Strömen (bis zu 16 A) möglich – ein optionaler Kühlkörper für diese Extrembedingungen erweitert die Einsatzmöglichkeiten.
  • das Modul kann – das ist ungewöhnlich – auch in besonders hoch gelegenen Produktionsstätten (bis 3000 Meter) eingesetzt werden

jeder einzelne Kanal wird auf Fehler wie Überlast, Sensorkurzschluss oder Kabelbruch überwacht – die umfangreichen Diagnosemöglichkeiten stellen sicher, dass Fehler schnell erkannt, analysiert und behoben werden können
